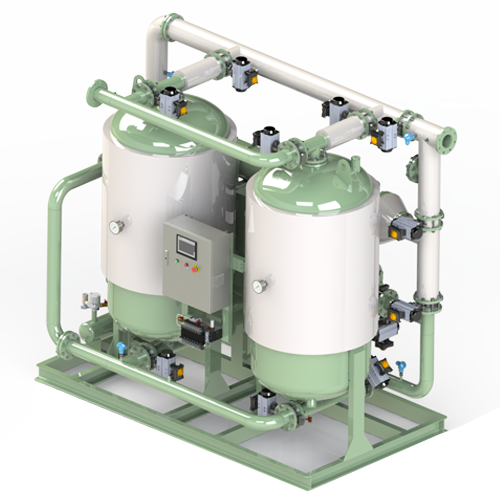

RSXB系列 微气耗鼓风加热再生吸附式干燥器
RSXB系列 微气耗鼓风加热再生吸附式干燥器
流量范围 ： 40~500 Nm³/min
压力范围 ： 0.4~1.0MPa （4~10barg）
最小入口温度 ： 105 °C
最高冷却水温度 ： 35 °C
电源 ： 220V/1Ph/50Hz（标准）
380V/3Ph/50Hz（添加额外的加热装置）
工作周期 ： 8h
PDP ： -20 °C ， -40 °C
额定条件：
工作压力 ： 0.7Mpa
入口温度 ： 120 °C
PDP ： -20°C
冷却水温度 ： 30 °C
吹扫空气损失 ： ≤ 1%
其他 ：
1.0Mpa≥高压型和140°C的高入口
温度型>可定制
产品优势
设计用于恒定的-40℃压力露点
高效耐用
无需消耗成品干燥空气

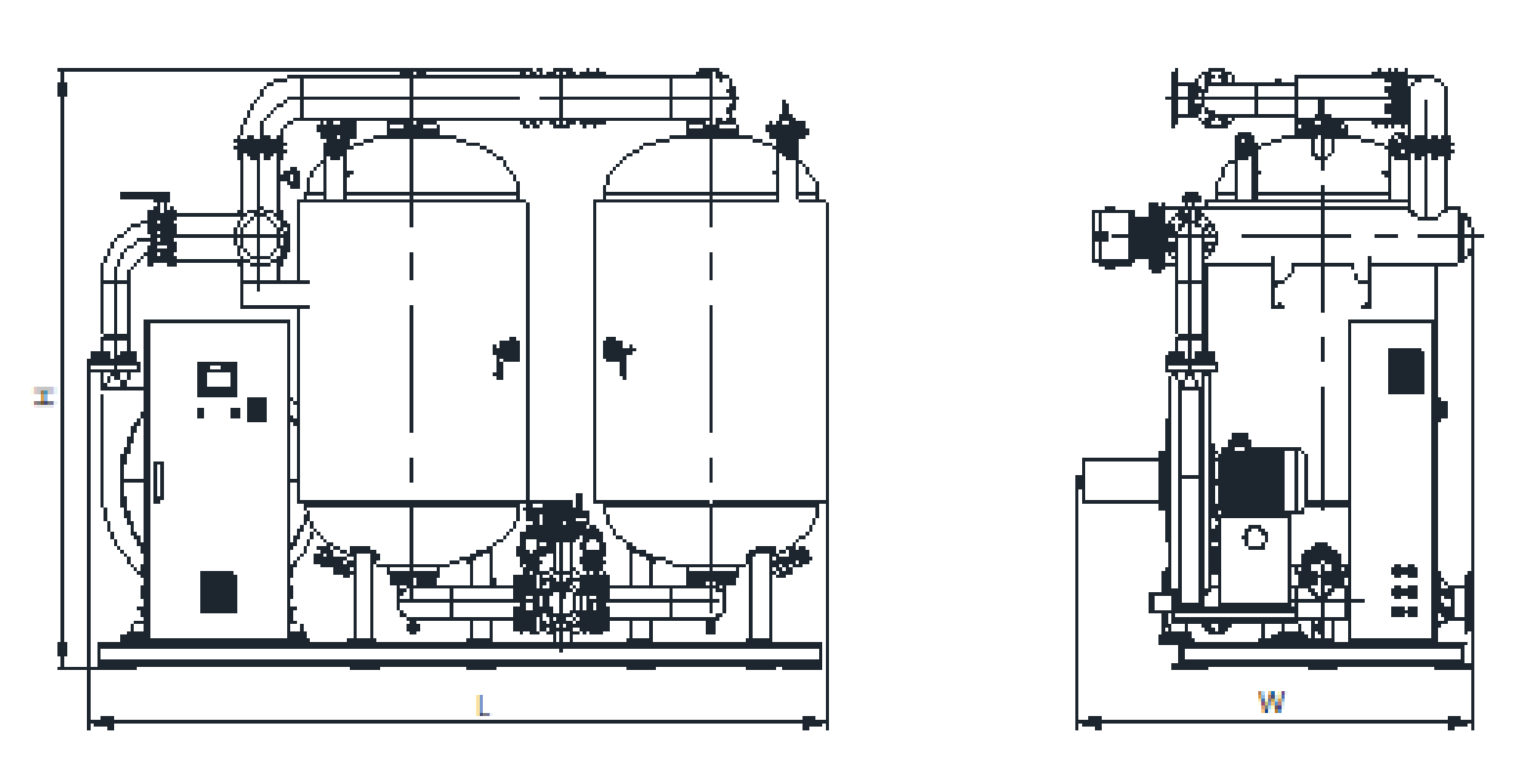

技术规格
| 型号 | 处理量 | 过滤器 (推荐) | 口径 | 尺寸 | |||||||||
| 前置过滤器 | 后置过滤器 | mm | inch | ||||||||||
| Nm³/min | l/s | cfm | 1μm | 0.01μm | 1μm | G / PN | 长 | 宽 | 高 | 长 | 宽 | 高 | |
| RSXB-150 | 15 | 250 | 530 | AO-070F | AA-070F | AO-070F | DN50 | 1550 | 856 | 2396 | 62 | 34 | 95 |
| RSXB-180 | 18 | 300 | 636 | AO-070F | AA-070F | AO-070F | DN65 | 1750 | 930 | 2605 | 69 | 37 | 103 |
| RSXB-220 | 22 | 367 | 777 | AO-080F | AA-080F | AO-080F | DN65 | 1750 | 930 | 2605 | 69 | 37 | 103 |
| RSXB-250 | 25 | 417 | 883 | AO-080F | AA-080F | AO-080F | DN65 | 1750 | 930 | 2605 | 69 | 37 | 103 |
| RSXB-330 | 33 | 550 | 1166 | AO-090F | AA-090F | AO-090F | DN80 | 1952 | 1102 | 2595 | 77 | 44 | 103 |
| RSXB-440 | 44 | 734 | 1554 | AO-100F | AA-100F | AO-100F | DN100 | 2310 | 1623 | 2717 | 91 | 64 | 107 |
| RSXB-500 | 50 | 834 | 1766 | AO-100F | AA-100F | AO-100F | DN100 | 2310 | 1657 | 2717 | 91 | 66 | 107 |
| RSXB-600 | 60 | 1000 | 2119 | AO-100F | AA-100F | AO-100F | DN100 | 2511 | 1764 | 2717 | 99 | 70 | 107 |
| RSXB-700 | 70 | 1167 | 2472 | AO-110F | AA-110F | AO-110F | DN125 | 2672 | 1662 | 2813 | 106 | 66 | 111 |
| RSXB-800 | 80 | 1334 | 2825 | AO-110F | AA-110F | AO-110F | DN125 | 2672 | 1662 | 2813 | 106 | 66 | 111 |
| RSXB-900 | 90 | 1500 | 3178 | AO-120F | AA-120F | AO-120F | DN150 | 4154 | 2200 | 2974 | 164 | 87 | 118 |
| RSXB-1000 | 100 | 1667 | 3531 | AO-120F | AA-120F | AO-120F | DN150 | 4154 | 2200 | 2974 | 164 | 87 | 118 |
| RSXB-1200 | 120 | 2000 | 4238 | AO-120F | AA-120F | AO-120F | DN150 | 4154 | 2347 | 2974 | 164 | 93 | 118 |
| RSXB-1500 | 150 | 2500 | 5297 | AO-130F | AA-130F | AO-130F | DN200 | 5311 | 2489 | 2909 | 210 | 98 | 115 |
| RSXB-2000 | 200 | 3334 | 7062 | AO-140F | AA-140F | AO-140F | DN200 | 5596 | 2822 | 3409 | 221 | 112 | 135 |
| RSXB-2500 | 250 | 4167 | 8828 | AO-150F | AA-150F | AO-150F | DN200 | 5596 | 2822 | 3409 | 221 | 112 |
135 |
RSXB系列鼓风加热再生干燥器选型修正
压力修正系数（KA）
| 5 barg | 6 barg | 7 barg | 8 barg | 9 barg | 10 barg |
| 0.75 | 0.87 | 1.00 | 1.13 | 1.25 | 1.38 |
进气温度修正系数（KB）
| 35℃ | 38℃ | 40℃ | 42℃ | 45℃ |
| 1.18 | 1.00 | 0.90 | 0.81 | 0.69 |
实际流量 = 标称条件下的空气流量 x KAx KB
对于更高的压力、流量和更低的露点 （-70°C），
请咨询工厂
额定条件
工作范围
可用
其他产品
针对空压系统提供专业节能服务

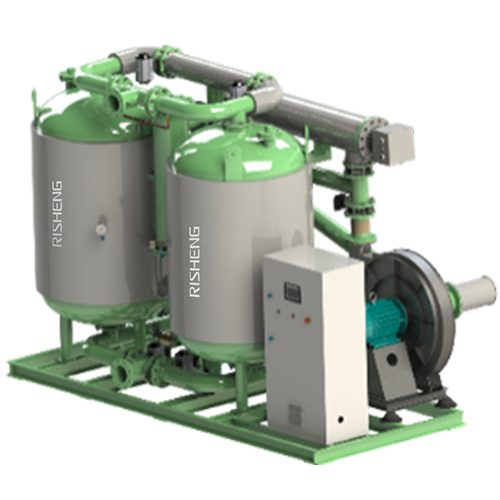

RSXB-ZP系列 零气耗鼓风加热再生吸附式干燥器
探索更多

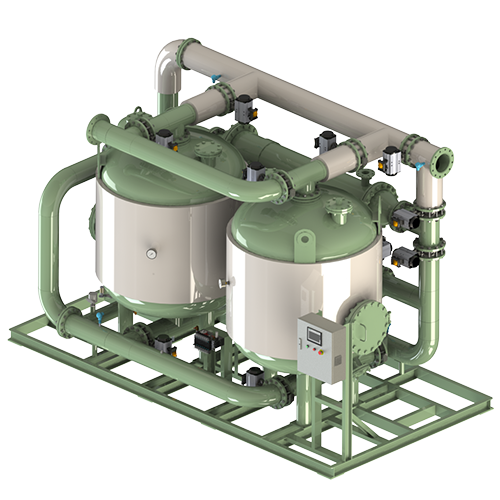

RSXY-ZP系列 零气耗压缩热再生吸附式干燥器
探索更多

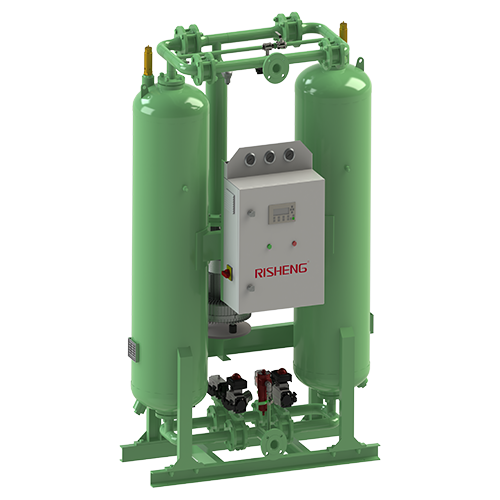

RSXY微气耗压缩热再生干燥器技术
